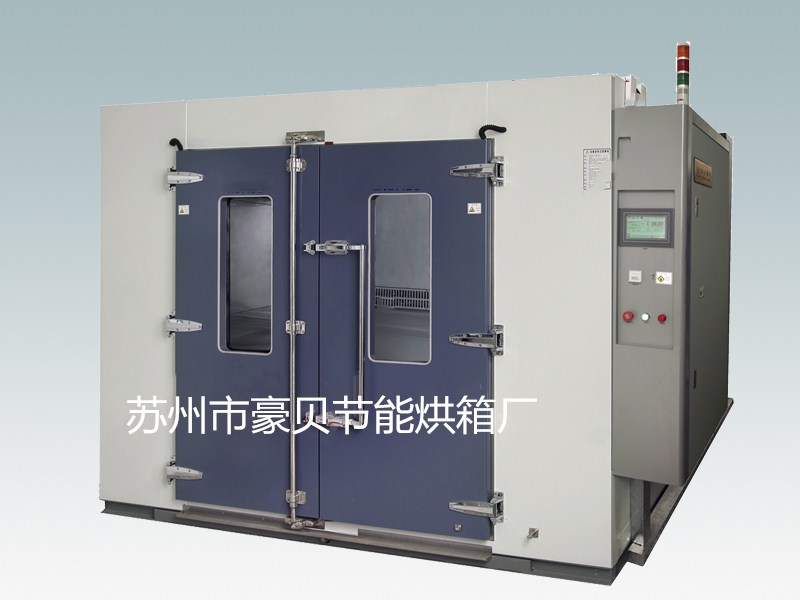

VOC甲醛释放舱
产品说明
1 .产品名称
型号
品牌
VOC甲醛释放舱
HB-VOC-24m3
2.产品用途
本产品适用于各种人造板、复合木质地板以及地毯、地毯衬垫及地毯胶粘剂等室内装修材料甲醛释放量的测定、木材或人造板的恒温、恒湿平衡处理,也可用其它建材中挥发性有害气体的检测。该产品最大特点在于可最大限度的模拟室内气候环境,检测结果更贴近现实环境,因而真实、可靠。
3.试样限制
本试验设备适用:
各种人造板、复合木质地板以及地毯、地毯衬垫及地毯胶粘剂等室内装修材料甲醛释放量的测定。
本试验设备禁止:
易燃、易爆、性物质试样的试验或储存
腐蚀性物质试样的试验或储存
生物试样的试验或储存
强电磁发射源试样的试验或储存
4.容积、尺寸和重量
4.1标称内容积
4.2内箱尺寸W4000X H2000X D3000mm(W宽,H高,D长)
4.3外型尺寸约W4600X H2600X D3500mm 24m3
5性能技术参数
5.1温度范围
10~100℃
5.2温度均匀度
≤1℃(空载)
5.3温度波动度
温度波动度: ±0.5℃   .
5.4温度分辨率  :0.1℃
5.5升温时间; 室温~65 ℃   小于 30min
5.6空气交换率:≤(10±0.05)次/H
5.7箱内压力:大气压力:86KPA~106KPA(微正压:实际控制30-50PA之间)
5.8样品表面空气流速:0.1-0.3m/s
5.9清洁空气甲醛浓度:≤0.01mg/m3
5.10清洁空气TVOC浓度:≤0.01mg/m3
5.11空载时舱体内的甲醛本底浓度:≤0.010mg/m3
环境空气VOC在6.0PPM及以下时,去除率为90%以上(洁净空气处理系统的出口空气质量)。环境空气TVOC经过处理时,洁净空气处理系统的出口空气TVOC在0.35 mg/ m3(350μg/ m3)下,其它挥发性有机物浓度不超过下列指标(单项挥发性有机物浓度要求高,如甲醛浓度低于15μg/ m3,按国家标准试验箱内甲醛浓度不大于0.03PPM)
voc背景
洁净空气处理系统的出口空气: TVOC≤350ug/m3;同时要求如下:
苯:    ≤15ug/m3,  乙醛:≤15ug/m3,
甲苯:≤15ug/m3,   乙苯:≤15ug/m3,
二甲苯:≤15ug/m3,甲醛:≤15ug/m3
丙酮:≤15ug/m3,
苯乙烯:≤2ug/m3
设备噪音
设备在做低温工作时 噪音≤ 75Db  噪音计距设备1米距离测量
设备在做高温和湿度时 噪音≤70Db  噪音计距设备1米距离测量
5.9满足试验标准

执行标准:
GB18580—2001 《人造板及其制品中甲醛释放量》
GB18584—2001 《木家具中有害物质限量》
GB18587—2001 《室内装饰装修材料地毯、地毯衬垫及地毯胶粘剂有害物质释放限量》
GB17657—1999 《人造板及饰面人造板理化性能实验方法》
GB50325—2006 《民用建筑工程室内环境污染控制规范》
ENV717—1 《人造板甲醛释放量测量环境箱法》
ASTM D6007—02《小尺度环境箱测定木制品释放气体中甲醛浓度的标准测试方法》
LY/T1612—2004《甲醛释放量检测用1m气候箱装置》
6结构特征
6.1箱体材料
外壁采用冷压板烤漆处理,内壁恒温箱体内腔采用镜面不锈钢,表面光滑不结露,不吸
附甲醛,保证检测精度;恒温箱体采用硬制发泡材料,箱门采用硅橡胶密封条,有良好保温性能和密封性能。
4.库板专用防爆把手。
5. 门铰链:SUS #304。
6.2空气调节通道
循环风机:1HP离心风机+搅拌叶轮:湿温度传感器.
6.3试验箱配置

门在机器的W位置中间
照明灯:4盏40W,位于箱内,用于观察箱内产品
6.4控制台
智慧温度控制器,故障报警器,电源开关,运行及故障LED指示三色灯
绿灯工作指示,红灯停止指示,黄灯异常指示

6.5配电控制柜
配电板、排风扇,电控系统,
6.6能量交换器
包含了温度调节,恒温加热等能量自动调节及稳定控制
6.7加热器
根据检测的湿度和设定的湿度值进行自动工作和比例调节
观察窗和采气孔
观测视窗:观察试品使用 ( W*L 60 * 40 cm 2个 )
视窗防汗反雾设计:采电热器装置,防止水气凝结 ( 40 W )
测试孔在左侧中心:可外接采气设备和箱体密封
7制冷系统

7.1工作方式
冷冻装置:法国比泽尔高效率省电型超低温压缩机,冷冻系统(气冷式散热方式)高温或湿度运行时采用一个压缩机进行加热或湿度平衡控制,进行低温测试时由复叠式制冷机组同时快速降温,
7.2制冷压缩机;原装进口法国“泰康”高效全密闭式压缩机.
7.3 蒸发器;鳍片式多段式自动负载容量调整.
7.4 冷凝器;气冷分离式.
7.5膨胀系统::容量控制之冷冻系统  (毛细管).
7.6蒸发冷凝器;不锈钢钎焊板式换热器.
7.7制冷机控制方式:控制系统的控制器根据试验条件自动调节制冷机的运行工况.
蒸发压力调节阀.压缩机回气冷却回路
7.8制冷剂
美国杜邦R404a环保冷媒(臭氧耗损指数均为0)
8电气控制系统

8.1控制器
采用原装进口7寸微电脑彩色液晶显示触控式莹幕直接按键型,中英文表示  之广视角,高对比功能之可程控器, 程序组:最大120个PATTEN.;程序段:共1200 SEGMENTS;程序循环:每一个命令可达999次.段次记忆,每段99Hour59Min,可任意分割设定,并附多组PID控制功能。
8.2控制器规格
精度:温度±0.1℃+1digit 、湿度±1%R.H+1digit ;
分辨率:温度±0.01℃,湿度±0.1%R.H;
具有上下限待机及警报功能;
温湿度入力信号干湿球PT100x2;
9组P.I.D控制参数设定,P.I.D自动演算;
干湿球自动校正.
气流速率设定及显示运行时间
8.3画面显示功能
彩画面对谈式,无须按键输入,荧幕直接触摸选项;
温湿度设定(SV)与实际(PV)值直接显示;
可显示目前执行程序号码,段次,剩余时间及循环次数;
运转累计时间功能;温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能;
具单独程序编辑画面,温度湿度及时间;
中英文可任意切换;
故障提示画面显示;
荧幕可作背光调整;
荧幕显示保护功能可作定时,TIMER或手动关闭设定.
8.4控制功能:
SEGMENTS时间设定0~99Hour59Min。
可程序时序控制模块装置x2组。
具有断电程序记忆,复电后自动启动并接续执行程序功能。
具RS-232通讯界面。
程序执行时可实时显示图形曲线。
具有自动调节冷冻能力功能。
具有预约启动及关机功能.
具有日期,时间调整功能.
按键及画面锁定(LOCK)功能.
9安全保护装置
9.1 制冷系统
压缩机过热保护, 压缩机过流保护 ,压缩机超压保护,冷凝风机过热保护
9.2 加热系统
发热丝干烧过热,短路及短路保护,过零点闸流体功率控制器(SSR),可调式超温保护, 空气调节通道极限超温保护, 风机电机过热保护
9.3试验箱
可调式超温空气调节通道极限超温风机过流超载保护器。
9.3其它
总电源相序和缺相保护
漏电保护
加热干烧保护
超载及短路保护
超温断电保护
无熔丝过负载保护器
线路保险丝及全护套式端子。
10气体检测

功能
符合国标GBZ 2.1-2007,GBZ 159-2004,GB/T 17061-1997对空气采样要求。
空气采样设备,让您在空气采样时能更轻松,方便且更精确,从高。低流量的空气采样泵,充电器,吸附管,吸收瓶支架,过滤器,四路组合支架等,提供各种完整的工业卫生工作场所检测所需的设备及配件。
特点
高流量范围:(200-1500cc/分)(恒流)
具有基本型时间显示型及时间设定型供选择
具有自动编程功能,可实现四种采样模式设置:手动采样,循环采样,定时采样,定容采样
循环采样:待机间隔:1-999min,可设置10次循环
定时采样:24小时制定时启动:00:00-23:59,可任意设置组不同的采样参数
定容采样:定容精度2%以内
流量误差超过原设定流量±5%,或超过承受空气阻力(背压)时10秒内即自动停机
莹幕显示项目:设定流量,当前显示流量,采样总体积,采样时间与电池剩余电量
使用镍氢充电电池,无传统镍镉电池“记忆效应”的困扰,确保电池寿命
超长续航,可持续工作8小时以上;

10其他配置
10.1试样电源控制端子
继电器触点控制,AC220V、2A以内(当正常运行时,触点闭合;当设备停机或故障时,触点断开).
10.2总电源漏电断路器
AC380V、50Hz、三相四线+保护地线.
11 其他
11.1电源线缆
五芯(三相四线+保护地线)电缆1条(长度根据客户要求提供)
测试箱供电线径:10㎡
11.2运输
试验箱为拆装式,分体运输,现场安装
11.3尺寸
11.4重量
运输尺寸(不含包装):参见 “外形尺寸”
运输重量(不含包装):参见 “重量”
12使用条件
由用户保证下列各项条件
12.1安装场地
地面平整,通风良好
设备周围无强烈振动
设备周围无强电磁场影响
设备周围无易燃、易爆、腐蚀性物质和粉尘
设备周围留有适当的使用及维护空间:
自来水管道
12.2环境条件

温度:5℃~30℃
相对湿度:≤85%
气压:86kPa~106kPa
12.3供电条件
12.4电源



12.5电源容量
AC380V  三相四线+保护地线
电压允许波动范围:AC(380±10%)V
频率允许波动范围:(50±0.5)Hz
要求使用者在安装现场为设备配置相应容量的空气或动力开关,并且此开关必须是独立供本设备使用
总功率约25kW
